LNG运输船特点及发展前景
来源:本站    时间:2021-02-04    浏览:748

文/谷翀 上海海事大学商船学院,上海节能



当今世界,随着科学技术以及人类文明的发展,人们对于能源的需求也越来越多。LNG船作为一种运输液化气能源的特殊船舶,其巨大的运输量和低的成本可以满足人们对于能源的需求。LNG船作为一种可以运输能源的新兴船舶,它的结构的特殊性值得我们去探讨。熟悉其结构对于提高运输量以及降低运输成本具有深远意义。其发展前景对于船舶业以及能源业也具有重大的意义。



1LNG船的结构特点



在能源的开发利用过程中,天然气作为一种高效、无污染、产量大的清洁能源,已经越来越多地被世界各国所使用。世界对天然气的需求量也在不断增加。据相关资料统计,近几年来,天然气在世界各国的能源结构中占据的比例也越来越高,人们已经有了用天然气去取代石油这个长久以来占据世界第一的能源的想法。天然气的巨大需求也使得人们对于可以运输它的交通工具需求量剧增,而作为可以运输大量液化天然气的LNG船,在其中的重要性也不言而喻。人们越来越重视LNG船舶的发展前景,越来越看重LNG船舶的结构。这也加速了各国对于LNG船队的建设,加速了世界对于LNG船舶各个结构的开发和研制。



1.1主推进动力装置



众所周知,主推进动力装置对于整个船舶的结构起着重要作用,对于LNG船也同样如此,在船舶动力装置各组成部分中,无论从使用占比、制造所花费成本来看,还是从保养检修,日常人员检查维修所投入的费用和工作精力来看,推进装置都处于不可取代的地位。传统上,所有大型LNG船都采用锅炉汽轮机装置来驱动。虽然这种推进装置已经极大证明了其可靠性,但是和其他选择方案来比,其热效率低、经济性差、体积和重量大的缺点也被放大。



目前,对于LNG船的主动力装置主要分为两种,一种为传统的锅炉汽轮机装置,另一种就是柴油机装置。此外还开发了例如以柴油机为主的双燃料混合装置等其他多种衍生的主动力装置,这些装置的普及应用及其带来的种种益处也促使人们对于LNG船主动力装置观念的改变。本文主要介绍的是最为常见的锅炉和柴油机两种动力装置。



1.1.1 锅炉汽轮机装置



一般来说,LNG船的锅炉汽轮机装置是两台锅炉配一台汽轮机。我国首制LNG船采用的就是这种锅炉汽轮装置。



1.1.2柴油机装置



1)二冲程低速柴油机



二冲程柴油机输出功率大,效率高,但只能使用液体燃料,只适用于大型LNG船舶。



2)双燃料柴油机

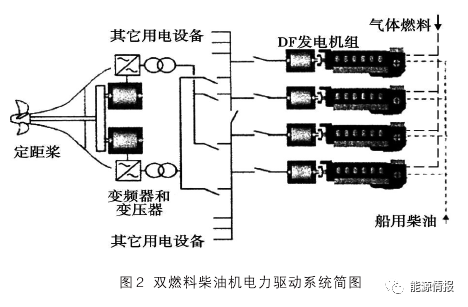

如图2所示,双燃料柴油机的主要特点是:采用燃油和天然气两种燃料混合驱动,输出功率大,且因为其体积小、重量轻,在LNG船机舱中占地面积也小,节省空间的同时燃料燃烧产生有害物质少,几乎对海洋无污染。符合现代船舶的发展规律和当今世界保护环境的主题。


总的来说,虽然LNG船在使用柴油机动力装置上表现为上升趋势,但作为传统的动力装置,锅炉汽轮机装置也在发展过程中不断改进,在LNG船舶的使用上仍占据着重要地位。两种动力装置各有其优缺点,在未来的发展道路中,我们应结合两者的优势并屏除两者的劣势,推动LNG船的主动力装置走向一个新的平台。



1.2新ICGcode下的LNG船结构设计分析



其实除了这些重要的主动力装置以外,LNG运输船的船体结构设计也具有异常严格甚至是苛刻的要求。为了保障液化天然气在运输过程中的安全性,减少火灾、泄漏等突发意外事故对船员的伤害和海洋环境的污染,国际海事组织也在2014年采用了最新的国际规范,即ICGcode。由此可见结构设计在整个LNG船布局中所占的重要地位。下面就以这个规范为例具体分析。



1)舱室布置



由于LNG运输船属于一种危险系数较高的特殊船舶,原版的规范在某些细节上难以满足其严格的制造要求,也过于落后,例如其对船舶内外壳间距的要求对于LNG船来说过于小,而新版的规范针对此情况提出了新间距,满足了舱室布置中的要求。



2)新旧ICGcode设计载荷对比



出于对货物在运输过程中安全性的考虑,新的规范也涉及了船舶运输过程中可能遇到的一系列载荷:

(1)内部压力

(2)外部压力

(3)热负荷

(4)测试负荷

 5)货舱的支反力



货物的加速度计算公式也发生了稍许的变化,相比于旧的规范,新的规范在垂向速度上有所增加。



3)结构设计



根据规范要求,薄膜型LNG船载荷工况主要包括:波浪工况、垂向动力况、静横倾工况、动横摇工况、抨击工况[5]。这其中动横摇工况计算最为烦琐,属于各个载荷工况中的重点和难点。下面就来简单分析下这种工况。



动横摇工况主要需要计算出各点对应最大压力的横倾角,而横倾角的计算比较烦琐,且压力计算也涉及其他因素,同时运用到的公式也比较难且多。



总而言之,新的规范针对LNG船的整体布置和结构规范提出了新的要求,这对于提高我国LNG船的运输水平和综合能力具有很强的必要性。



1.3辅助设备系统和管路系统



然而,一艘完整的船舶不仅仅需要强有力的主动力装置和严格的结构设计,同时也需要好的辅助设备系统和管路系统。



1.3.1辅助设备系统



LNG船的辅助系统主要由以下设备组成:



1)透平给水泵;2台

2)氮气发生器;1台

3)制淡水装置;2台

4)空气压缩机;3台

 5)惰性气体发生器;2

 6)锅炉强力扫风;3

7)各类油泵水泵



(1)透平给水泵:将标准工作工况下的蒸馏水提供给锅炉水包进行加热。

(2)制淡水装置:将海水或冷凝水转换为淡水供船上人员使用。

(3)空气压缩机:为各类气动设备例如阀件和甲板器械提供足够的动能。

(4)惰性气体发生器:用于管路的干燥和清洗以及驱除其他气体。

(5)锅炉强力扫风:为燃烧室提供充足且符合要求压力的空气来确保其充分燃烧。
